Jak dobrać przekaźniki Miniaturowe do aplikacji?

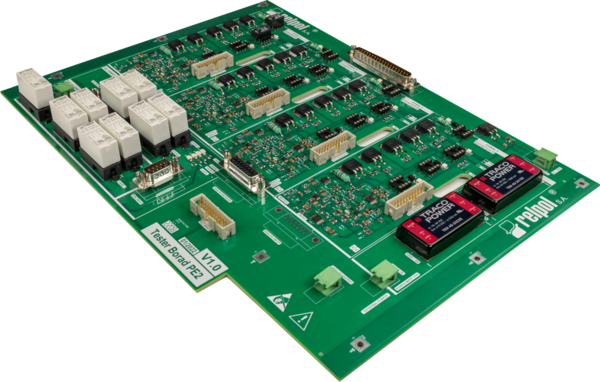

Przekaźniki miniaturowe są kluczowym elementem wielu układów elektronicznych, układów automatyki, zwłaszcza tam, gdzie oszczędność miejsca, czy kontrola sygnałów mają ogromne znaczenie. Dobór odpowiedniego przekaźnika do konkretnej aplikacji to jednak proces wymagający uwzględnienia wielu czynników, które decydują o niezawodności i efektywności działania całego układu. W tym materiale omówimy, na co zwrócić uwagę przy wyborze przekaźników miniaturowych, aby zapewnić optymalne działanie systemu.
Jak ważne jest napięcie i prąd obciążenia przekaźnika?
Podstawowym kryterium wyboru przekaźnika miniaturowego jest jego zgodność z wymaganiami napięciowymi i prądowymi aplikacji. Należy dokładnie znać napięcie zasilające cewkę przekaźnika oraz prąd, który ma być przełączany przez styki. Przekaźnik musi być tak dobrany, aby był zdolny do działać przy określonym prądzie obciążenia, określonym napięciu cewki, napięciu zestyków oraz innych określonych w specyfikacji technicznej parametrów. Niewłaściwe dobranie tych parametrów może skutkować przegrzewaniem się elementu lub jego uszkodzeniem.
Specjalnym przekaźnikiem o wysokim napięciu zestyków jest miniaturowy przekaźnik RM85 do łączenia podwyższonych napięć – jego maksymalne napięcie zestyków to, aż 480 V AC
Jaka powinna być liczba i rodzaj styków w przekaźniku?
Kolejnym ważnym aspektem jest liczba oraz typ styków. Przekaźniki miniaturowe występują z różnymi konfiguracjami styków – mogą mieć jeden lub więcej zestawów, a także różnić się tym, czy są to styki normalnie otwarte (NO), normalnie zamknięte (NC), czy też przełączne (CO) – warto w tym momencie zwrócić uwagę na podstawowe przekaźniki występujące zarówno w stykach przełącznych, jak i (NO), czyli stykach zamkniętych. Przykładowymi przekaźnikiem RM84 i RM85. W zależności od funkcji, jaką ma pełnić przekaźnik, wybór odpowiedniego układu styków jest kluczowy.
Temperatura pracy przekaźnika oraz klasa szczelności
Warunki pracy aplikacji mogą znacząco wpłynąć na wybór przekaźnika. Jeśli urządzenie będzie działało w trudnych warunkach, takich jak wysokie temperatury, wilgotność, czy duża ilość pyłu, warto wybrać przekaźnik o odpowiedniej klasie szczelności (np. IP). W aplikacjach, gdzie może wystąpić drganie lub wstrząsy, należy również zwrócić uwagę na odporność przekaźnika na te czynniki. Bardzo ciekawym rozwiązaniem jest przekaźnik odporny na temperaturę otoczenia 105 °C Przekaźniki miniaturowe RM85 105 °C sensitive
Częstotliwość przełączania
Przekaźniki różnią się również pod względem trwałości mechanicznej i elektrycznej, czyli liczby cykli, jakie są w stanie wytrzymać. Jeśli aplikacja wymaga częstego przełączania, istotne jest, aby przekaźnik miał wysoką trwałość i był przystosowany do pracy w takich warunkach. Przekaźniki o większej żywotności są bardziej niezawodne i rzadziej wymagają wymiany, co może obniżyć koszty utrzymania systemu.
Rozmiar i kształt przekaźnika
Jednym z głównych atutów przekaźników miniaturowych jest ich niewielki rozmiar, co czyni je idealnym wyborem do aplikacji, w których oszczędność miejsca ma kluczowe znaczenie. Przed zakupem przekaźnika upewnij się, że jego rozmiar i kształt będą odpowiednie dla przestrzeni, w której zostanie zamontowany. Miniaturyzacja nie powinna jednak odbywać się kosztem wydajności – przekaźnik musi być w stanie sprostać wymaganiom aplikacji.
Izolacja i odporność na przepięcia
W zależności od aplikacji, ważnym czynnikiem może być również poziom izolacji oraz odporność na przepięcia. Niektóre przekaźniki oferują wysoką odporność na zakłócenia i izolację galwaniczną, co jest istotne w aplikacjach o dużych różnicach potencjałów lub wrażliwych na zakłócenia elektryczne. W przypadku potrzeby użycia przekaźnika o wysokim prądzie udarowym polecamy użyć przekaźnika RM85 inrush o prądzie udarowym 80A. Przekaźniki miniaturowe RM85 inrush
Wymagania dotyczące cewki przekaźnika
Ostatnim, ale równie ważnym czynnikiem, jest typ cewki przekaźnika. Cewki mogą być zasilane prądem stałym (DC) lub przemiennym (AC). Bardzo pomocne w sprawdzeniu stanu styków, a także w szybkim rozróżnieniu rodzaju obwodów sterowania jest zastosowanie transparentnej obudowy przekaźnika - pomarańczowej dla cewki AC i niebieskiej dla cewki DC. W zależności od rodzaju cewki przekaźniki mają różne parametry. Warto zwrócić uwagę na napięcie pracy cewki, jej rezystancję oraz prąd załączenia. Niewłaściwe dobranie cewki może prowadzić do nieprawidłowej pracy przekaźnika, co z kolei wpływa na funkcjonowanie całego systemu.
Niektóre aplikacje wymagają użycia przekaźnika z cewką czułą – w takich przypadkach doskonałym rozwiązaniem jest przekaźnik miniaturowy RM87 sensitive o obciążalności 10 A i max. prądzie 20 A.
Istnieją przekaźniki do obwodów drukowanych o specjalnym wyprowadzeniu cewki. Są to przekaźniki RM85 faston do połączeń wsuwkowych płaskich konektorowych o dwóch możliwych ułożeniach: pionowym (V) i poziomym (H).
Dobór przekaźników miniaturowych do aplikacji wymaga uwzględnienia wielu czynników technicznych, takich jak napięcie, prąd, liczba i konfiguracja styków, a także warunki środowiskowe i mechaniczne. Ważne jest, aby każdy z tych aspektów był odpowiednio dopasowany do wymagań aplikacji, co zapewni niezawodność i długą żywotność systemu. Rozważając te czynniki, możesz mieć pewność, że Twój wybór przekaźnika będzie optymalny, a cała instalacja będzie działała sprawnie i bezawaryjnie. Opisane wyżej przekaźniki produkowane są z dużą starannością co można zobaczyć na filmie "Jak powstaje przekaźnik miniaturowy" - Zobacz
