Przekaźniki interfejsowe - z elektromagnetycznym przemysłowym przekaźnikiem wykonawczym
Gdzie zastosować przekaźnik interfejsowy?
Przekaźniki interfejsowe elektromagnetyczne PIR2, PIR3, PIR4 charakteryzują się możliwością szerokiego zastosowania w różnych aplikacjach: urządzeniach automatyki przemysłowej i budynkowej, elektronicznych układach sterowania i nadzoru, urządzeniach energetycznych, urządzeniach wentylacji i klimatyzacji, układach napędów elektrycznych i innych.
Przekaźniki te przełączają prądy o wysokim natężeniu przy małym zużyciu energii. Zapewniają separację galwaniczną pomiędzy sekcją przełączania, a sterowania.
Cechy przekaźników serii PIR2, PIR3, PIR4
- Rodzaj i ilość zestyków: 2P, 3P, 4P
- Znamionowy prąd obciążenia: od 6 do 12 A
- Przekaźniki interfejsowe z gniazdami śrubowymi serii GZM
- Przekaźniki interfejsowe z gniazdem push-in GZP4
- Dostępne wersje ze wskaźnikiem zadziałania i przyciskiem testującym
Budowa przekaźnika interfejsowego PIR2, PIR3, PIR4:
- przekaźnik elektromagnetyczny przemysłowy R2N, R3N, R4N
- gniazdo wtykowe: z zaciskami śrubowymi - gniazda GZM2, GZM3, GZM4 lub z zaciskami push-in gniazdo GZP4
- obejma wyrzutnikowa
- modułu sygnalizacyjno-przeciwprzepięciowego typu M
Zobacz również Przekaźniki interfejsowe z miniaturowym przekaźnikiem wykonawczym
Jak zmniejszyć przepięcia w obwodach?
W przekaźnikach interfejsowych zamontowane są gotowe moduły przeciwprzepięciowe. Dla przekaźników z cewkami DC dostępne są moduły z diodą gaszącą przepięcia (LD), natomiast moduł z warystorem (LV) zabezpiecza wykonania z cewkami AC, DC i AC/DC. Użytkownik nie ma więc potrzeby zabezpieczać dodatkowo swój układ, wystarczy tylko wskazać w kodowaniu właściwe dla naszego rozwiązania zabezpieczenie.
Przykład kodowania przekaźnika interfejsowego PIR4 z gniazdem w technologii Push-in - POZNAJ WIECEJ WYKONAŃ PRZEKAŹNIKÓW INTERFEJSOWYCH

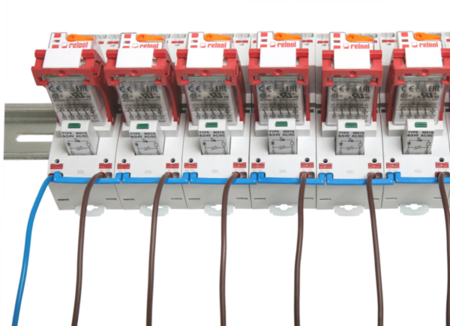

Jak szybko łączyć ze sobą grupy przekaźników?

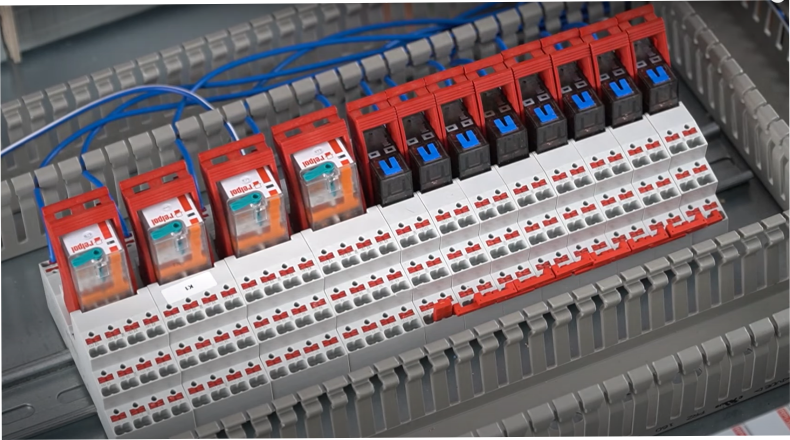

Nowe przekaźniki interfejsowe PIR2 i PIR4 wykonane w technologii push-in umożliwiają, dzięki swojej konstrukcji i bogatym akcesoriom, łatwe i swobodne mostkowanie wspólnych sygnałów grup przekaźników, co przyśpiesza pracę monterów oraz osób obsługujących instalację w trakcie eksploatacji. Dodatkowo nowa konstrukcja pozwala na trwałe i widoczne oznakowanie zestawu na gnieździe, a nie na przekaźniku, co zapewnia jego trwałe oznakowanie i prostą wymianę serwisową przekaźnika wykonawczego nie wymagającą ponownego oznaczania przekaźnika. Więcej o przekaźnikach Push-in
