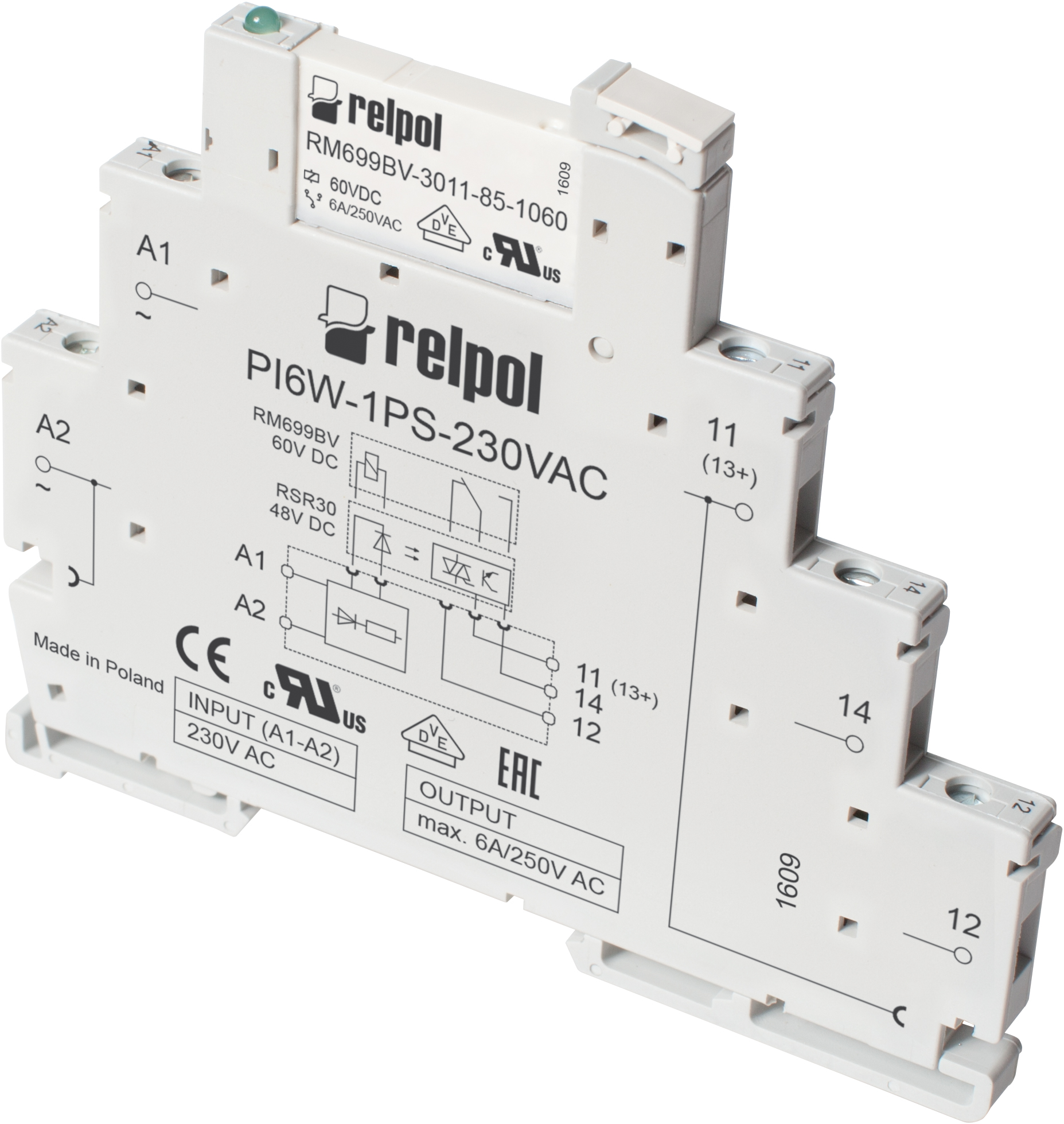

Przekaźniki interfejsowe PIR6W-1PS
Przekaźniki interfejsowe PIR6W-1PS
Wyjścia: stykowe 1P, triak, tranzystor; obciążalność zależna od wyjścia; napięcia wejścia DC lub AC/DC; szerokość 6,2 mm.; na szynę 35 mm; (zestaw: gniazdo PI6W-1PS + przekaźnik RM699BV lub RSR30)
Dane techniczne
| Dane styków |
||||
| Ilość i rodzaj zestyków |
1P [R]; 1P [R-01] |
|||
| Maksymalne napięcie zestyków |
250 V / 400 V (AgSnO2) |
|||
| Znamionowy prąd obciążenia w kategorii |
AC1 |
6 A / 250 V AC (AgSnO2) |
||
| DC1 |
6 A / 24 V DC (AgSnO2) |
|||
| Obciążalność prądowa trwała zestyku |
6 A (AgSnO2) |
|||
| Maksymalna moc łączeniowa w kategorii |
AC1 |
1 500 VA (AgSnO2) |
||
| Obwód wyjściowy sterujacy (RSR30) - dane wyjścia |
||||
| Triak (T) |
Tranzystor (C) |
Tranzystor (O) |
||
| Znamionowe napięcie |
240 V AC |
48 V DC |
24 V DC |
|
| Maksymalne napięcie wyjścia |
280 V AC |
60 V DC |
32 V DC |
|
| Znamionowy prąd ciagły wyjścia |
AC1 |
1A |
||
| DC1 |
1A |
2A |
||
| Obwód wejściowy sterujacy |
||||
| Napięcie znamionowe |
DC |
6 ... 60 V |
||
| AC 50/60 Hz AC/DC |
24 ... 230 V |
|||
| Znamionowy pobór mocy |
DC |
0,2...0,5 W |
||
| AC/DC |
0,5...1,2 VA / 0,4...1,2 W |
|||
| Dane izolacji |
||||
| Napięcie probiercze |
- wejście - wyjście |
4 000 V AC |
||
| - masa - wejście, wyjście |
2 500 V AC |
|||
| - przerwy zestykowej |
1 000 V AC |
|||
| Pozostałe dane |
||||
| Trwałość łączeniowa w kategorii |
AC1 |
> 0,5 x 105 6 A, 250 V AC |
||
| Trwałość mechaniczna (cykle) |
>107 |
|||
| Temperatura otoczenia - pracy |
||||
| PIR6W-…-R, PIR6W-…-R01 |
-40...+50 oC dla napięcia 230 V AC/DC |
|||
| -40...+55 oC inne napięcia |
||||
| PIR6W-…-T |
-20...+55 oC |
|||
| PIR6W-…-C, PIR6W-…-O |
-20...+50 oC dla napięcia 230 V AC/DC |
|||
| -20...+55 oC inne napięcia |
||||
