Trójfazowe sterowniki mocy RSR93 z radiatorami
Trójfazowe sterowniki mocy RSR93 z radiatorami
Trójfazowy sterownik mocy, wejście sterujące: napięciowe 0...5 V DC, 0...10 V DC lub prądowe 4...20 mA, prąd obciążenia 25...80 A.
Dane techniczne
Aplikacje
Służą do regulacji mocy odbiornika proporcjonalnie do wejściowego sygnału sterującego. Znajdują zastosowanie w systemach automatyki regulacyjnej, gdzie wymagane jest płynne sterowanie mocą odbiorników dla obciążeń rezystancyjnych. Typowe zastosowania sterowników mocy: nagrzewnice, piece przemysłowe (procesy wyżarzania, hartowania, suszenia itd.), suszarnie, urządzenia obróbki tworzyw sztucznych, zgrzewarki przemysłowe, przemysł produkcji szkła, systemy ogrzewania przemysłowego (maty oraz okładziny rurociągów).
Trójfazowy sterownik mocy (regulacja kąta fazowego obciążenia). Wejście sterujące: napięciowe 0...5 V DC, 0...10 V DC lub prądowe 4...20 mA. Wyjście SCR (tyrystory). Prąd obciążenia 25...80 A. Maks. napięcie obciążenia 440 V AC (trójfazowe). Napięcie probiercze 4 000 Vrms (izolacja optyczna). Zabezpieczenie RC (wbudowany rezystor, kondensator). Wskaźniki LED (zielony, czerwony). Zaciski śrubowe. Montaż na płycie lub na szynie 35 mm wg PN-EN 60715 (zintegrowany z radiatorem).
| Podstawowe dane techniczne |
||
| Napięcie obciążenia |
220...440 V AC |
|
| Wejście sterujące |
napięciowe 0...5 V DC, 0...10 V DC lub prądowe 4...20 mA |
|
| Prąd obciążenia |
25 A, 40 A, 60 A, 80 A |
|
| Moc wyjścia |
0-99% |
|
| Napięcie probiercze |
wejście/wyjście: 4000 Vrms |
|
| wejście, wyjście/baza: 4000 Vrms |
||
| Sposób montażu |
szyna DIN lub Panel |
|
| Produkt ten jest zintegrowany z radiatorem, co może rozwiązać problem ograniczonej przestrzeni montażowej i trudnej instalacji w maszynach i urządzeniach klientów. |
||
| Wymiary |
RSR93-...-3: 124 x 55 x 118,3 mm |
|
| RSR93-...-F-3: 153,5 x 81 x 158 mm |
||
| Waga |
RSR93-...-3: 650 g |
|
| RSR93-...-F-3: 1 160 g |
||
|
|

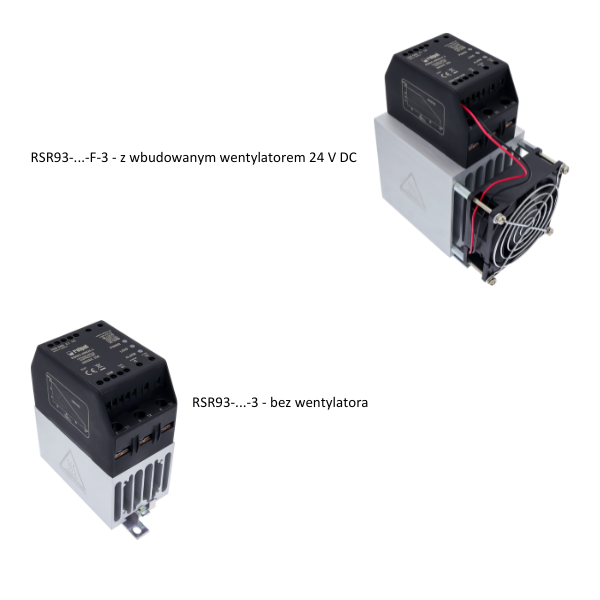

RSR93-...-F-3 - z wbudowanym wentylatorem 24 V DC |
|
|
RSR93-...-3 - bez wentylatora |
